超声波焊接机结构简图及焊接步骤
来源：发布时间：2019-01-15 16:02:45点击率：

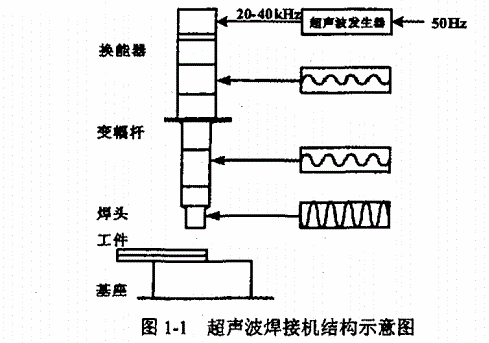

超声波塑料焊接机主要由主电路心学系统，气动加压系统、自动焊接系统机械部分构成。其中心学系统是核心的部分。超声波焊接机的结构示意图
声学系统有换能器、调幅器，焊接头组成，其中逆变器将五十赫兹的工频交流电转换为二十千赫兹高频交流电提供给换能器，换能器将高频交流电能转换为高频振动能，调幅器调整震动幅度得到和适合焊接的振幅，焊头将高频振动传递到焊接件间的接触面上，是两塑料接触面处的疯子产生内摩擦和剪切摩擦，从而产生大量热量，温度急剧上升，接触面处塑料达到融化状态，超声停止后，保持作用于塑料件的压力一定时间，接触面上融化的塑料逐渐冷却凝固成具有一定强度的接头，实现焊接超声波的焊接周期一般为数秒，取决于焊接件的尺寸和焊接面积，其中保压时间仅为0.25~1秒
